半导体方案

granite-semiconductor-platform-01

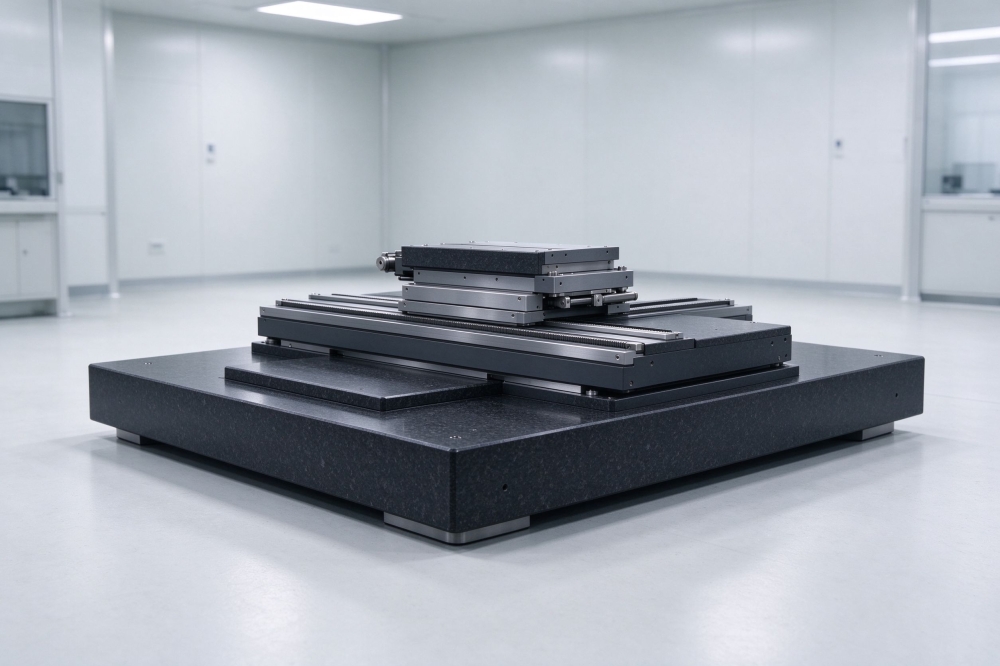

半导体制造、检测、封装设备对基座与运动平台有着极致要求:低热膨胀、高刚性、低振动、高平面度、耐腐蚀,同时可进行异形孔、螺纹、沉槽等复杂结构定制加工。 天然细晶花岗岩(大理石)凭借优异物理特性,成为半导体光刻机、探针台、固晶机、晶圆检测设备、光学对位设备的核心基材。我们提供从材料选型、CNC 精加工、精密研磨、检测、出厂一体化花岗岩定制解决方案,适配无尘车间环境,满足微米级运动精度需求。


granite-surface-macro-02

核心优势

  1. 极低热膨胀系数:温度变化下变形极小,保障晶圆检测、光学对位长期稳定精度;

  2. 高刚性、阻尼减震:天然石材阻尼远优于铸铁 / 铝合金,抑制设备运动振动,提升重复定位精度;

  3. 耐化学腐蚀:耐受半导体车间常见清洗剂、冷却液,不易生锈;

  4. 无应力变形:经过时效去应力处理,长期使用不易形变;

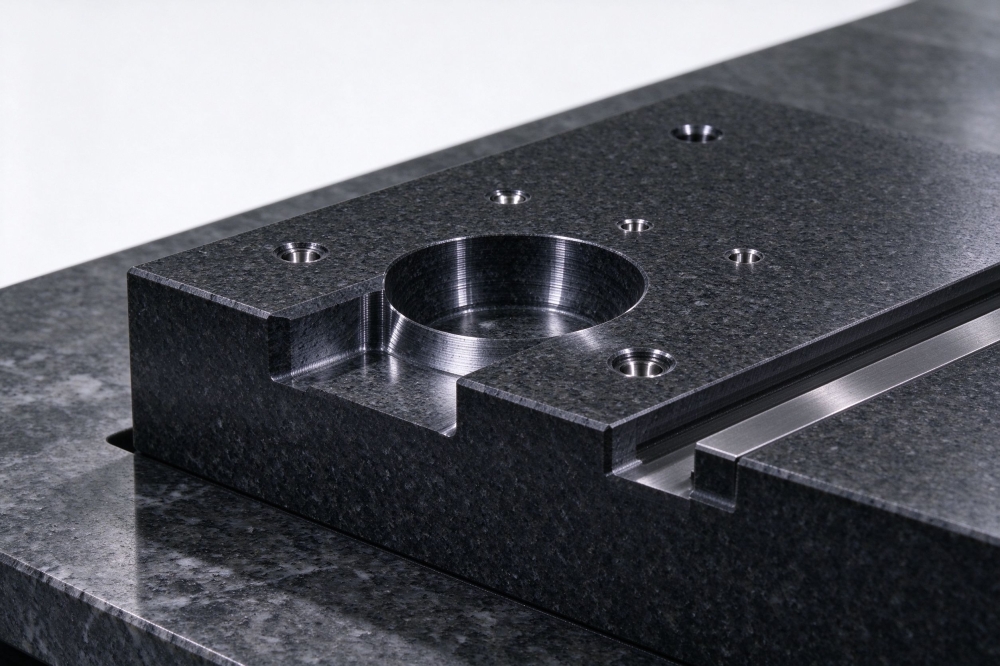

  5. 全结构定制:可加工真空槽、安装沉孔、定位销孔、导轨安装基面、走线槽等复杂异形结构;

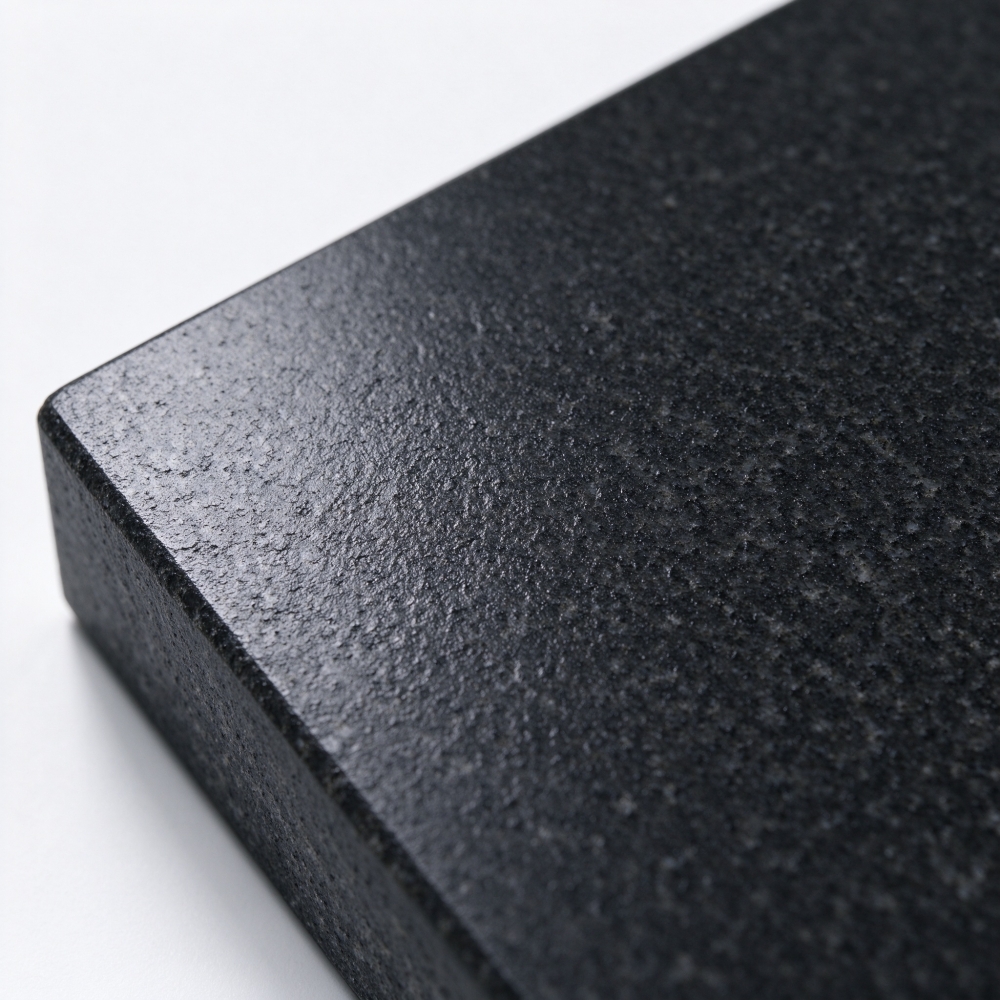

  6. 无尘适配:表面精细研磨处理,不易积尘,易清洁,适配 Class100~Class1000 洁净车间。


b06daf0d-4227-4a96-8cf8-8ed0068c028d

核心技术参数表

表格

项目技术指标备注
材质印度 M10 细晶黑花岗岩半导体行业优选材质
密度2980~3050 kg/m³刚性高,稳定性强
线膨胀系数4.6×10⁻⁶ /℃接近铸铁,远优于铝合金
弹性模量88~92 GPa高刚性
平面度精度00 级 / 000 级按 GB/T20428 标准,可定制
表面粗糙度Ra0.08~0.32μm精密研磨面
加工最小孔径Φ3mm可做真空孔、定位孔
适用环境洁净车间、恒温实验室耐弱酸弱碱
最大加工尺寸4000mm×2000mm超大基座可分体拼接

典型应用场景


wafer-inspection-equipment-scene-04

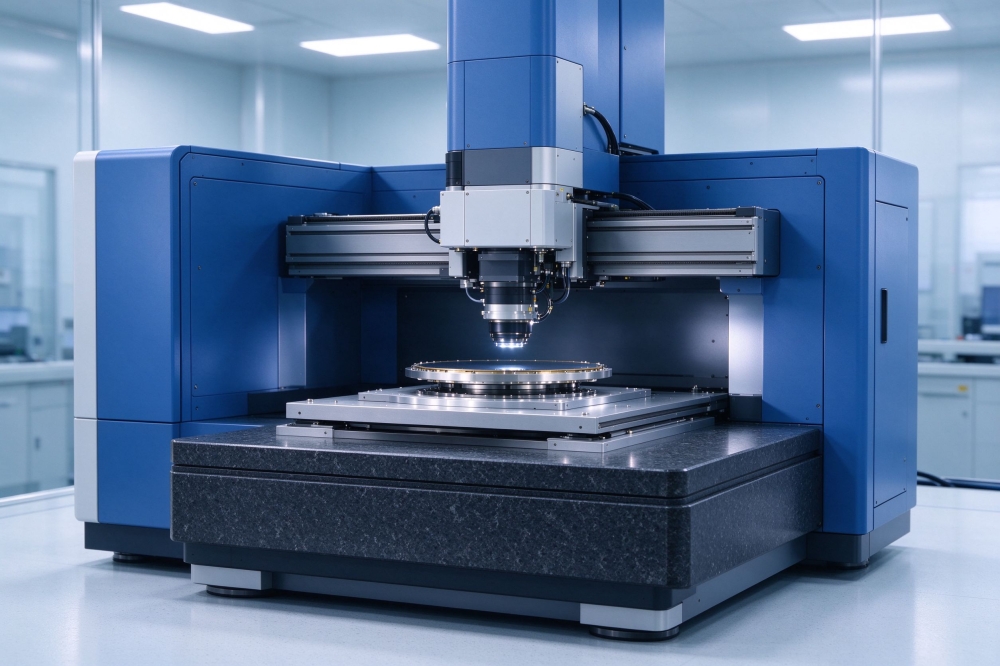

  • 晶圆探针台基座、运动龙门平台

  • 固晶机、焊线机精密底座

  • 光学检测、AOI 视觉检测设备机架

  • 半导体激光加工平台

  • 光刻机配套光学基准平台

  • 芯片封装测试设备支撑基座

项目实施流程

  1. 需求对接:设备图纸、精度要求、洁净等级、安装尺寸确认

  2. 材料选型:根据精度和预算,推荐花岗岩料源,出具材料报告

  3. 下料 + 时效处理:锯切下料,长时间自然时效,消除内应力

  4. CNC 粗加工:开槽、打孔、铣异形结构

  5. 精密研磨:多工序手工研磨,保证基准面平面度

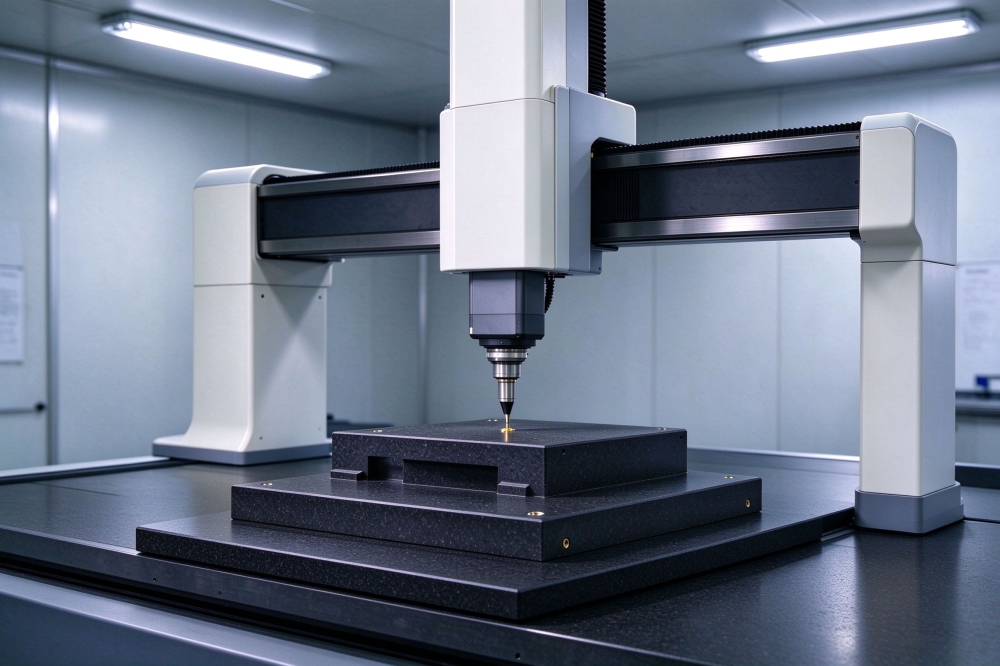

  6. 三坐标检测:出具尺寸、形位公差检测报告

  7. 清洁、包装发货:无尘清洁,专用防震包装,上门安装指导(可选)


b260ba07-dcca-4cd7-aa01-1032becbd586


选型提示

当设备需要纳米级稳定精度、车间温度波动较大、振动控制要求高时,优先选用细晶花岗岩替代铸铁、铝合金基座; 大尺寸平台可采用分体式花岗岩结构,降低运输风险,保证整体基准精度。
